Faros y balizas

Las ayudas a la navegación marítima incluyen los sistemas visuales, acústicos o radioléctricos para posicionar las embarcaciones o los peligros cercanos a los barcos. De esta forma se permite establecer las rutas adecuadas y evitar accidentes.

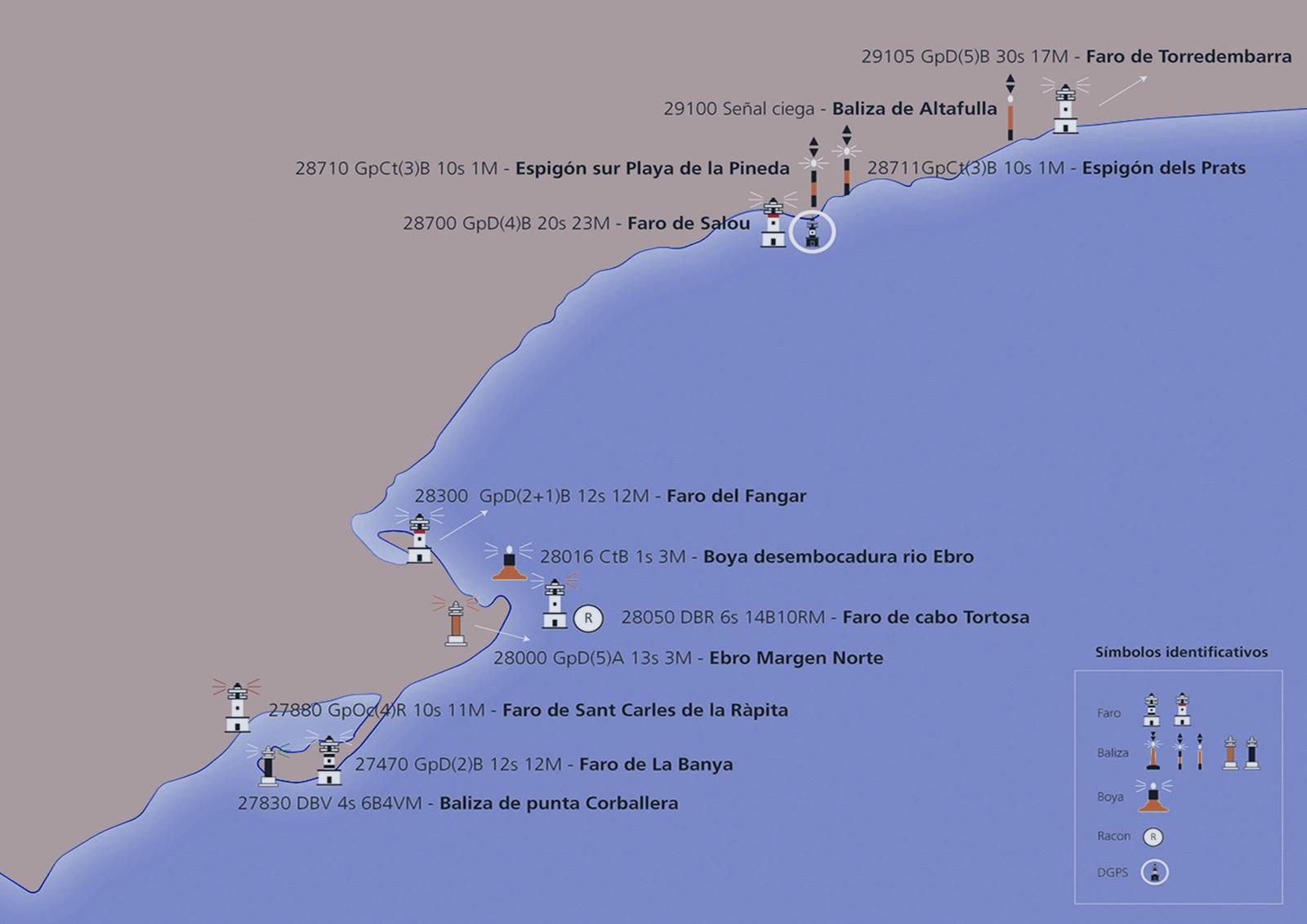

 MAPAS DEL PORT Y LA COSTA DE TARRAGONA



Faros y balizas Port

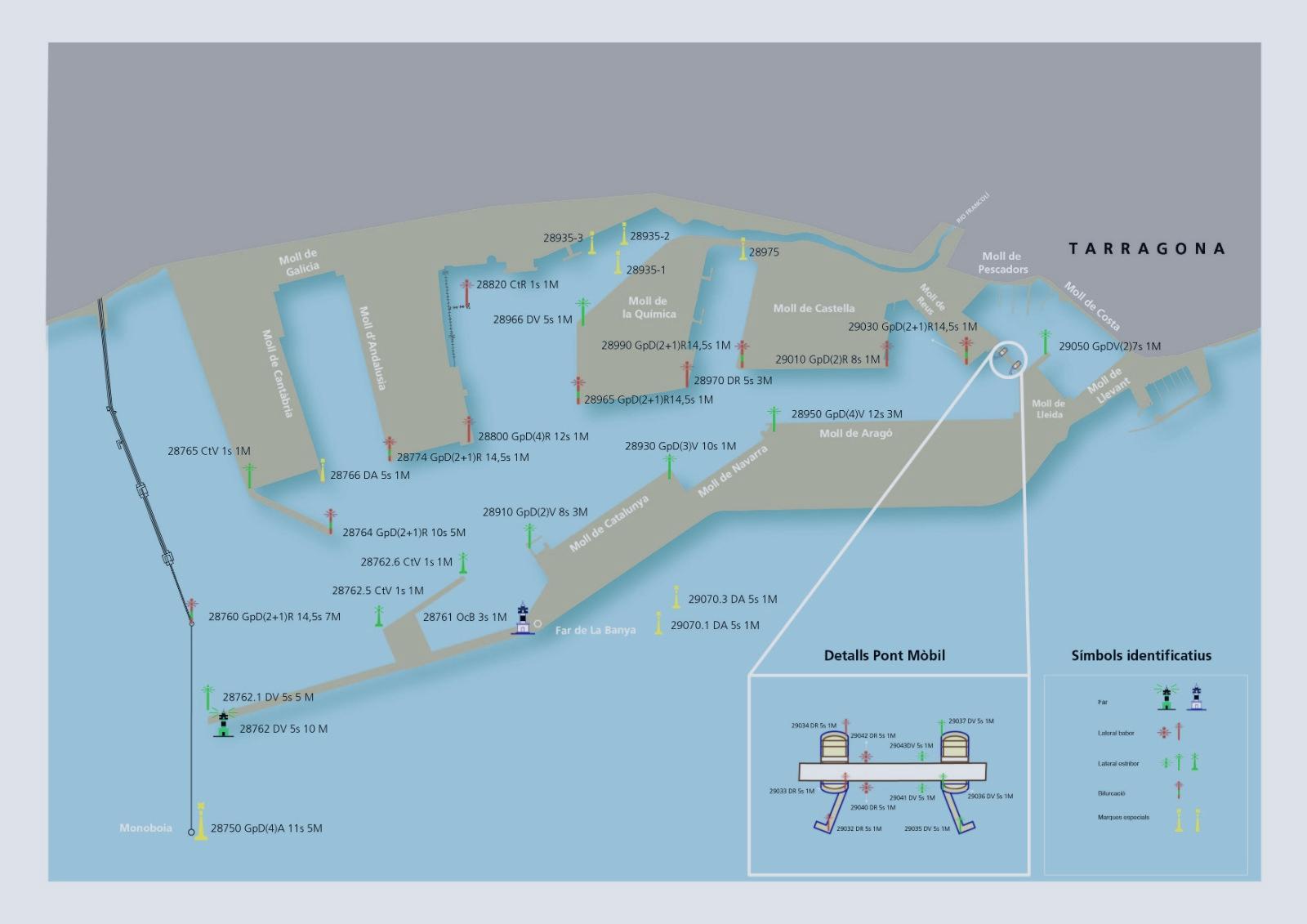

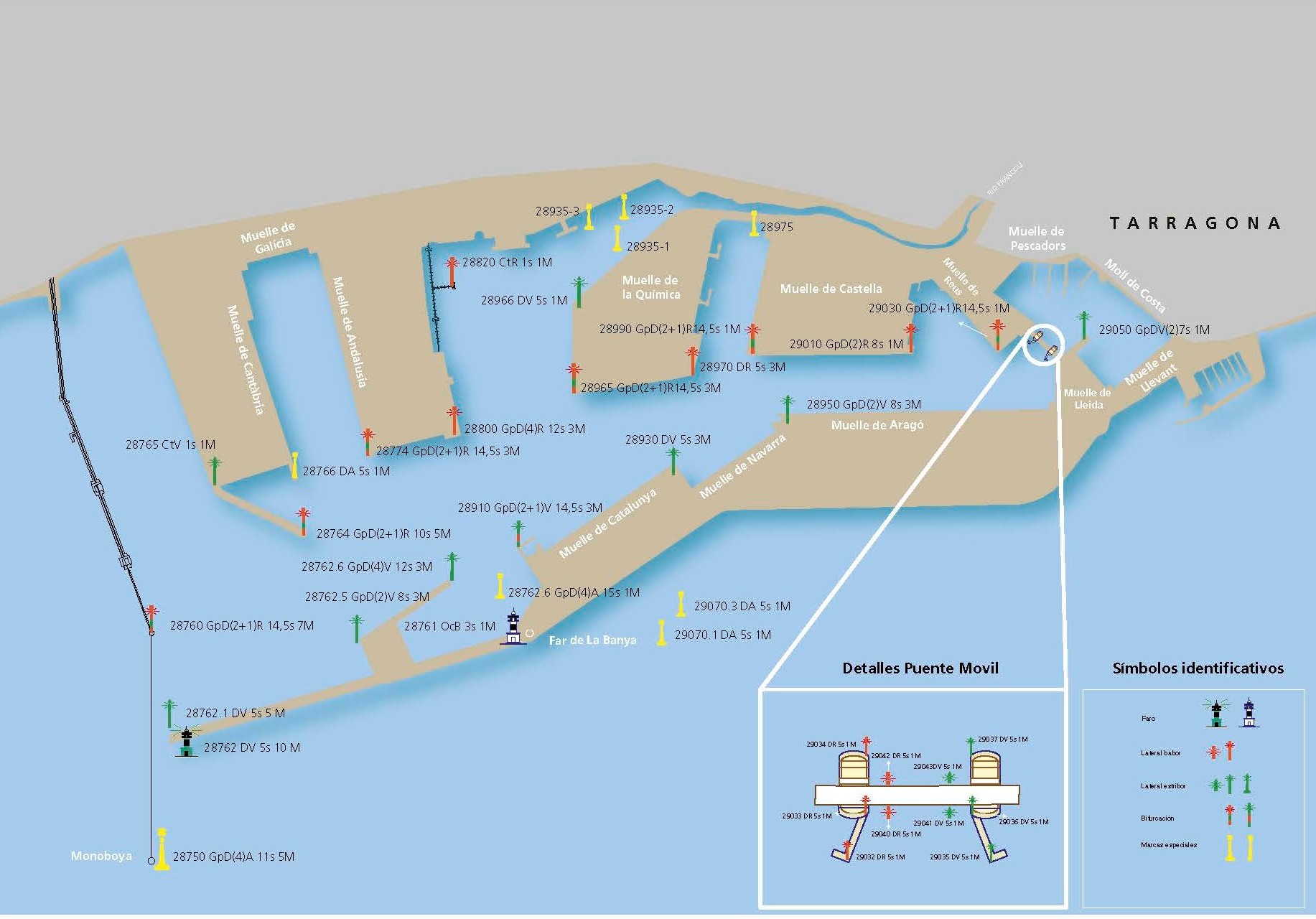

MAPA ESQUEMÁTICO DE FAROS Y BALIZAS DEL PORT DE TARRAGONA





 FAROS Y BALIZAS CON GOOGLE EARTH



Visitad mediante Google Earth la situación de los faros, luces y tráfico marítimo.
Acceded clicando en la imagen de Google Earth.


 ACCEDER A FAROS Y BALIZAS DEL PORT DE TARRAGONA




No disponeís de Google Earth?

Para acceder debéis de tener descargada la última versión de Google Earth.Si no tenéis la aplicación descargada podéis descargarla mediante el siguiente enlace.

Descargar Google Earth


+ info



 REGLAMENTO INTERNACIONAL DE BALIZAS MARÍTIMAS



RECOMENDACIONES SOBRE LOS RITMOS DE LUCES

Descarrega



DOCUMENTOS DE INTERÉS

En este espacio en el que poder descargar los documentos y lecturas relacionadas con los faros, balizas y Ayudas a los Sistemas de Navegación.



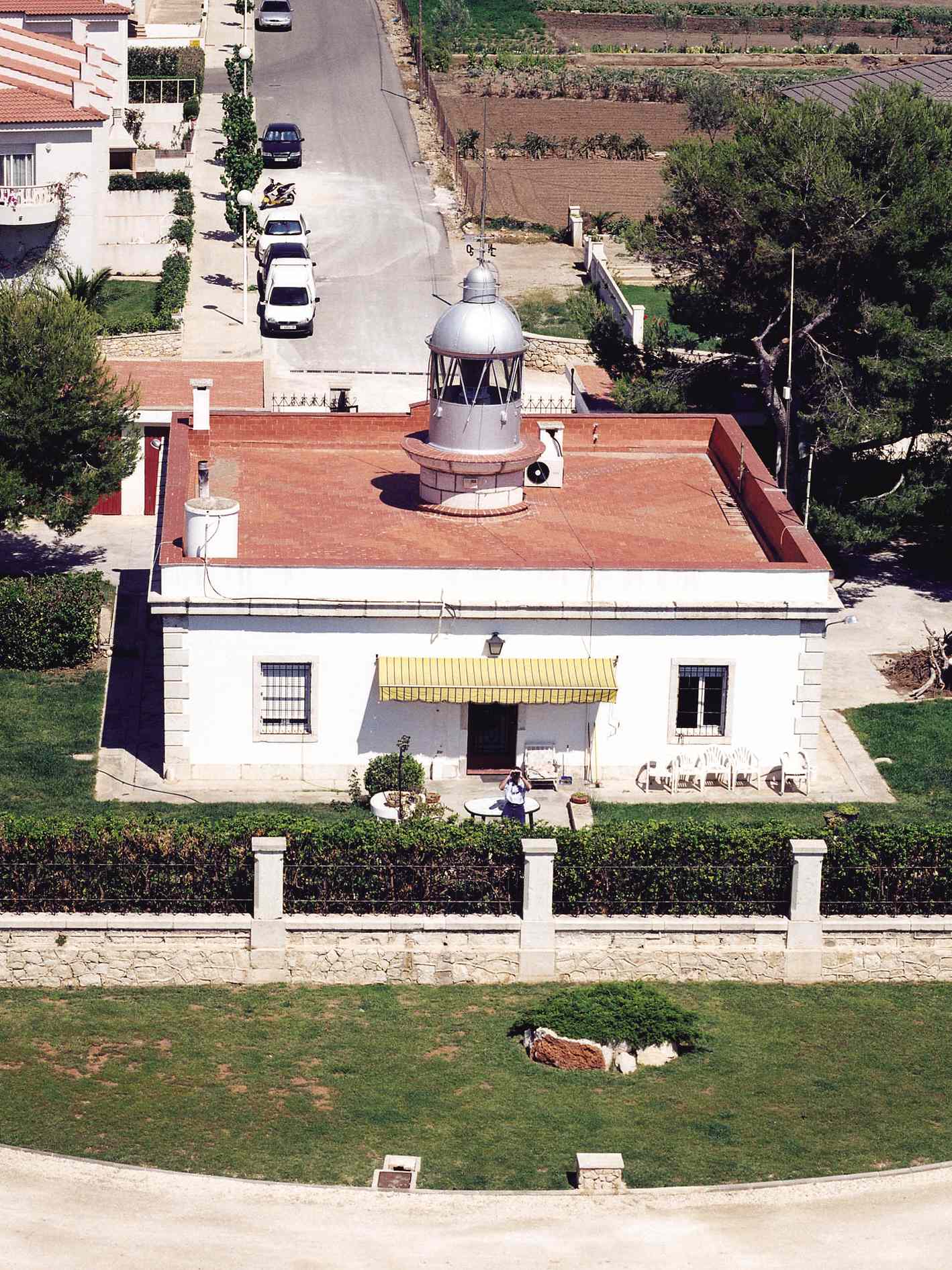

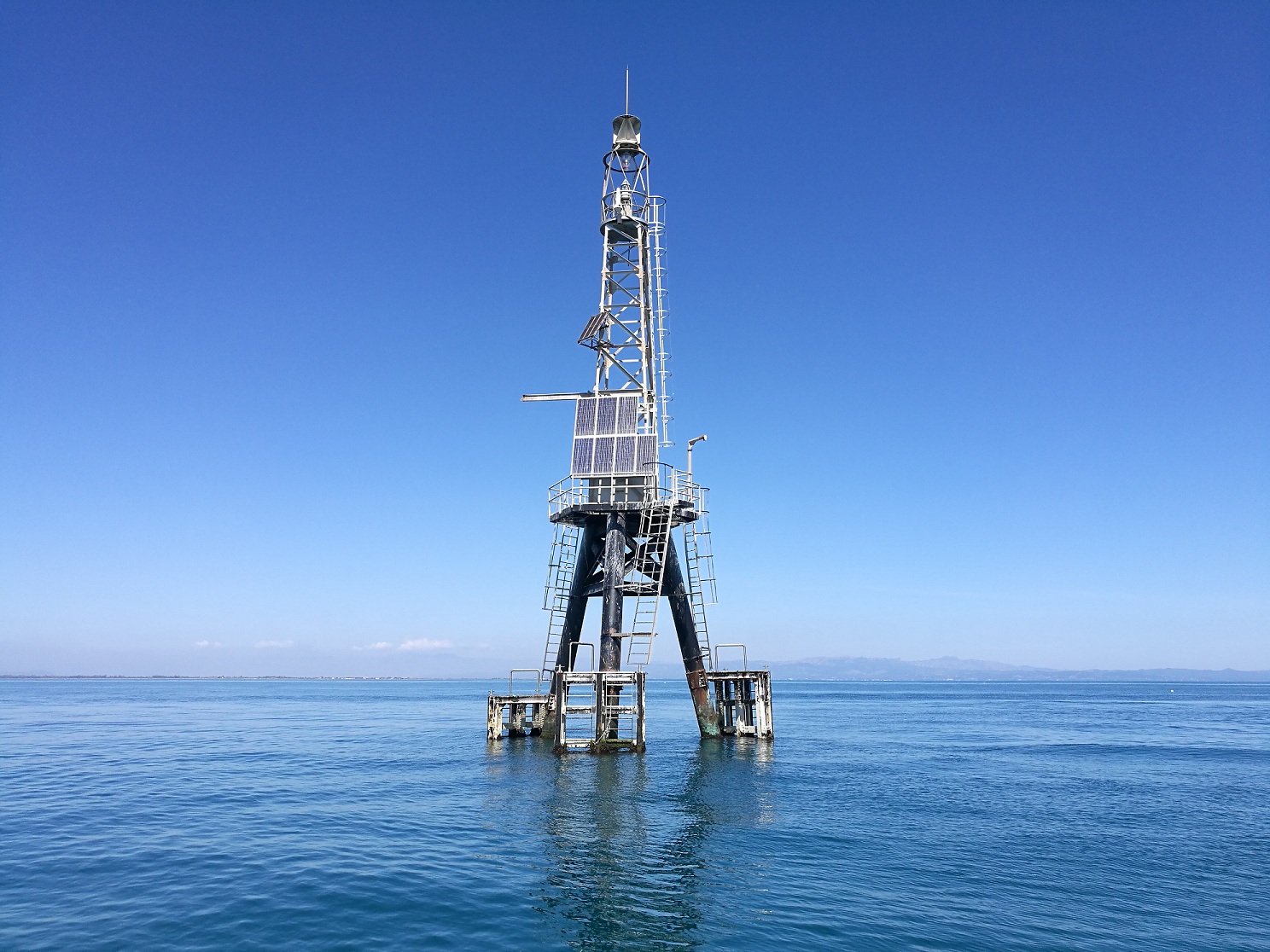

Información sobre los Faros en la Costa de Tarragona

Faro de Torredembarra



​FARO DE TORREDEMBARRA

Turismo Torredembarra

Visitas guiadas al Faro de Torredembarra
+ info



ANTECEDENTES

La aprobación del Plan de Señales Marítimas 1985-1989 determinó la construcción de los faros necesarios para que un barco situado a una distancia de la costa de 20 millas o inferior, pueda divisar en tiempo medio y desde una altura de observación de 16 m, por lo menos un faro. Así mismo, en el Plan se preveía también otros que fueran necesarios en puntos situados a una distancia de la costa de 12 millas o inferior, y así un barco pudiera divisar, si hay bruma, dos faros como mínimo, con una altura del observador de 4 m sobre el nivel de la mar.

Como consecuencia, se estableció en el Pla la construcción un nuevo faro en Torredembarra que vendría a cubrir la zona de oscuridad situada entre los de Salou y Vilanova i la Geltrú donde estos criterios no se cumplen, las características de los cuales serían:

Altura del plan focal: 58 m.

Alcance geográfico para una altura del observador de 4 m: 20 millas.

Alcance geográfico para una altura del observador de 16 m.: 24,1 millas.

Intensidad luminosa de cálculo en candelas necesarias: 38.000.

Alcance luminoso nominal: 17 millas.

Alcance luminoso con bruma: 20 millas.

Alcance luminoso en tiempo mediano: 29,3 millas.

Por Resolución ministerial del 12 de noviembre de 1987 se establecieron las características definitivas que tendrían que conformar el balizamiento de la provincia de Tarragona, y se fijó para el faro de Torredembarra una apariencia de grupo de cinco lámparas blancas de 17 millas de alcance. Una reunión de la Comisión de Faros hecha el día 19.02.88, en Torredembarra, determina el punto situado en las proximidades de la playa de los Alemanes como el de situación definitiva del faro.

EL ANTEPROYECTO

Para salvar la escasez de faros en el litoral e impulsar su construcción, en la década de los 60 se redactó un proyecto de faro modular que se extendió a lo largo de toda la costa. De este modelo son buenas muestras los faros del Fangar y el de la Banya, situados en el delta del Ebro. Esta proliferación de faros funcionales y su monotonía estética dio lugar a un cierto rechazo popular que tuvo como consecuencia la convocatoria de un concurso de ideas entre arquitectos, ingenieros de caminos y profesionales cualificados para el diseño individualizado de los 56 nuevos faros previstos en el Plan de Señales Marítimas de 1985-89.

El faro de Torredembarra resultó premiado por su torre propuesta por el arquitecto José Llinás y Carmona, el anteproyecto de la cual fue adquirido por la hoy extinguida Dirección general de Puertos y Costas.

PROPUESTA DE NUEVA UBICACIÓN

Como consecuencia de la entrada en vigor de la Ley de puertos y de la marina mercante, el 1.1.1993 la Autoridad Portuaria de Tarragona se hace cargo de las competencias que, en materia de señalización marítima, ostentaba hasta entonces el Servicio de Costas de Tarragona.

Uno de los temas pendientes era continuar la tramitación para construir el Faro de Torredembarra, por lo cual se reconoció el terreno para empezar los trabajos previos. Derivado de este reconocimiento, realizado conjuntamente con el alcalde de Torredembarra, la Autoridad Portuaria de Tarragona solicitó de la Comisión de Faros el cambio de emplazamiento a la punta Galera como lugar más conveniente. Por un lado, la mayor cota del terreno exigía una torre de menos altura con el consecuente ahorro de construcción y un menor impacto ambiental, y de la otra, en el reconocimiento efectuado al emplazamiento aprobado, se detectaron minas en el terreno que plantearon un serio peligro para la futura estabilidad de la torre en aquel punto. El Ayuntamiento pretendía además hacer del faro un punto de atracción turística, con un paseo desde el puerto hasta su base. Ofreció los terrenos que se necesitaban y estaba dispuesto a dar las facilidades necesarias. Basándose en estas consideraciones, el 11 de julio de 1997 el presidente de Puertos del Estado aprueba el cambio a la nueva ubicación propuesta.

Días después se realizó un acto público institucional en el que el alcalde de Torredembarra entregó gratuitamente una parcela de 12 x 17 m a la Autoridad Portuaria de Tarragona para la construcción del nuevo faro. Esta parcela procedía de la altruista donación de un particular. Seguidamente se iniciaron los contactos con José Llinás, arquitecto autor del estudio básico inicial, para encargarle la redacción del proyecto ejecutivo, quién lo finalizó el 31 de agosto de 1998.

EL PROYECTO INICIAL

La idea inicial del arquitecto premiado imaginaba que, por razones estéticas, la torre surgiría desde la mar. El elevado coste de esta solución y los futuros problemas de mantenimiento de la estructura que este emplazamiento ocasionaría, obligaron a reconsiderar la propuesta y en el proyecto básico que se presentó ya en tierra firme. Este primer proyecto planteaba una torre octagonal de color blanco, de 50 m de altura, coronada por un mirador y un mirador ornamental circundando totalmente la linterna a la altura del balconcito. En su entorno el arquitecto distribuía una serie de pequeños edificios para albergar los equipos técnicos del faro, un despacho y un bar.

La iluminación interior y la impronta característica del exterior se conseguía mediante unas ventanas que ascendían siguiendo el compás de la escalera, a razón de dos por cara cada 180º. Estaba previsto que un ascensor salvara los 50 m de altura que hay desde el tierra hasta la linterna.

EL PROYECTO ANUAL

Las modificaciones que se realizan en el proyecto definitivo, vinieron derivadas de la altura menor de la torre por la mayor elevación del terreno sobre el cual se levantaría y de la supresión de los edificios circundantes que se habían previsto y que no se consideraron necesarios.

Para reducir el impacto ambiental se diseñó una nueva planta para alojar el grupo electrógeno situado en el subsuelo y otra sobre el mirador superior para colocar el equipamiento técnico del faro, con el cual el cuerpo de la torre se elevaría exento del terreno sin ningún elemento adicional que perturbara la perspectiva. Paralelamente, para conservar la armonía y la altura, que había disminuido porque era más baja que la prevista, se suprimió el ascensor cosa que permitió reducir la medida del octágono.

LA SUBASTA

El coste total de la obra, incluido los proyectos de seguridad y de urbanización del entorno, se valoró en la suma de 113.643.805 ptas. El 13.8.1998 el proyecto fue aprobado técnicamente y siete días más tarde lo sería económicamente, autorizándose el concurso correspondiendo el 20.8.1998. Al concurso se presentaron las empresas COPCISA, CORSAN, VICSAN Fomento de Construcciones y Contratas; NECSO y COMAPA, adjudicándose a la primera de las mencionades que presentó la oferta más baja, valorada en 101.978.269 ptas. con un plazo de ejecución de 5 meses. El contrato se subscribió el 7.1219.98, la fecha de comprobación del acta de replanteo el 11.12.1998, la colocación de la primera piedra el 21.12.1998 y las obras empezaron el 7.1.1999.

LAS FASES DE CONSTRUCCIÓN

Los preparativos para la construcción del faro comenzaron el 07.01.99. Previo al inicio de las obras, el 29.04.98, ya se había realizado un estudio geológico del terreno para garantizar la futura estabilidad del faro, que corrió a cargo del Laboratorio de Ensayos del Colegio de Aparejadores de Tarragona, cuyos satisfactorios resultados marcaron el punto de partida para el cálculo y construcción del micropilotaje y losa de cimentación que se terminaron el 26.02.99; seguidamente se procedió al encofrado y hormigonado de la primera puesta correspondiente al sótano, de 2,67 m de altura, a las que siguieron 8 más de 3,57 m y otra de 1,15 m que, a falta del remate superior de enlace de 0,86 m con la estructura metálica del mirador y recinto de equipos, se terminaron el 27.07.99. Un aspecto relevante fue la construcción de la escalera de caracol y el conjunto metálico que constituye el mirador superior, la sala de equipos, el torreón de apoyo de la torre y el parasol y balconcillo exterior que hubo de hacerse de forma totalmente artesanal. La primera dificultad encontrada fue la obtención de la chapa de bronce que hubo de importarse de Alemania y que retrasó el trabajo tres meses. La realización de este apartado se subcontrató a "Talleres Inox" de Barcelona, empresa de metalistería especializada que ya contaba con experiencias tales como la realización de la cúpula del museo Dalí y que garantizaba la calidad de ejecución que se solicitaba. Comenzando por los tramos de escalera, la construcción y el premontaje de la mayor parte de piezas metálicas se realizó en taller, complementándose el forro de chapa de algunos elementos a pie de obra.  El 01.10.99 se replanteó la escalera y a continuación se colocó el primer tramo, acabándose los 15 restantes el día 22 del mismo mes. Paralelamente, se procedió al montaje y forrado parcial del módulo mirador, sala de equipos y torreón de linterna. El 27.10.99 finalizó el ensamblaje y se elevó el conjunto a su posición, en lo alto del fuste de hormigón. El mes siguiente se dedicó a la colocación de ventanas, ajustes de escalera y diversos trabajos de acabado de los módulos, acometida eléctrica, instalación mecánica del grupo electrógeno, etc. A partir del 24.11.99 se empezó a ensamblar el parasol que forma el balconcillo exterior y la estructura de la linterna y el 03.12.99 se iza el conjunto a su posición en los altos de la torre. Hasta finales del mes de diciembre se completaron los trabajos de acristalamiento y forrado interior de la linterna, instalaciones eléctricas, de agua y del equipo luminoso, remates del parasol y de la escalera, etc., con lo que el faro quedó listo para entrar en servicio el 31.12.99.

ARQUITECTURA, MATERIALES Y MÉTODOS CONSTRUCTIVOS

Especial cuidado se tuvo en la selección de materiales para conseguir la mayor durabilidad posible, el mejor resultado estético y el mínimo mantenimiento.  La cimentación se realizó mediante una losa de sustentación de 6 m de diámetro y 0,85 m de espesor soportada mediante 16 micropilotes tipo Losan, a partir de la cota -4 del terreno natural.  Para el hormigonado se escogió el hormigón blanco controlándose especialmente la calidad y el vibrado con medios mecánicos y manuales para conseguir una resistencia superior a los 200 Kgs./cm2 que se solicitaba en el proyecto. El sistema empleado para el encofrado fue del tipo "Trepa".  La armadura del hormigón es galvanizada en caliente para evitar futuras oxidaciones por entrada de humedad a través del poro del hormigón. Por este mismo motivo, la distancia mínima de la armadura más próxima a las caras exteriores es de 5 cm. Para evitar la fosfatación e impermeabilizar el hormigón se aplicó una imprimación especial de color blanco en las fachadas exteriores.

La estructura portante de los elementos metálicos (recinto mirador, sala de equipos, parasol y torreón de linterna) se fabricó de acero galvanizado en caliente. Para recubrir estos elementos se empleó chapa de bronce con un contenido mínimo del 6 % de estaño. El par galvánico entre metales se eliminó mediante película plástica y arandelas aislantes. Toda la tornillería y remaches de unión son de acero inoxidable. Para aumentar la rigidez la chapa viene plegada formando grecas y los huecos interiores que quedan entre el revestimiento exterior y la estructura de acero se rellenaron de espuma de polietileno expandido, lo que también sirve de aislante y como absorbente de ruidos y vibraciones. De acero inoxidable AISI-316 son también la puerta de acceso y de contadores, la escalera de acceso al sótano y el depósito de110 lts. de capacidad del grupo electrógeno.

La linterna de 3 m de diámetro está fabricada por la Maquinista Valenciana. Es de fundición de hierro recubierta parcialmente con chapa de cobre y elementos de latón. Interiormente se pulieron y abrillantaron los metales nobles y en el exterior se dejaron de su color natural a juego con la chapa de bronce que recubre la totalidad de la estructura lo que permitirá un envejecimiento homogéneo de todo el conjunto metálico. La fundición de hierro está protegida por una imprimación antioxidante y dos capas de pintura gris. Proviene de las islas Canarias, donde se había adquirido hace más de 30 años para modernizar los faros del archipiélago sin que al final llegara a emplearse.  ftorre6La escalera es metálica y de ojo, lo que permitirá la futura subida de pesos mediente polea anclada en las vigas del techo del recinto mirador. Toda ella va galvanizada y pintada de gris. La barandilla interior es un tirabuzón compuesto por una armadura metálica cubierta de chapa de bronce. Está subdividida en tramos de 3,5 m articulados por rellanos y constructivamente está formada por una estructura independiente instalada de forma autónoma en el interior de la torre. Tiene un total de 189 peldaños y seis descansillos que sumados a los 8 de la escalera de acceso al sótano y los de las escaleras de subida al recinto de equipos y a la linterna totalizan 217 peldaños. Circundándola por el exterior y anclada al perímetro interior del octógono de la torre discurre un pasamanos de latón.  El material empleado para suelos y peldaños ha sido de tablero "Prodema" de alta resistencia y de 2 cm. de espesor. Los paramentos interiores del mirador, sala de equipos y torreón de linterna son de tablero contrachapado con acabado de madera noble.  Los 8 ventanales del mirador y las ventanas que recorren el fuste son de aluminio anodizado de la serie Schüco Internacional, con perfilería recubierta de chapa de bronce llevan doble acristalamiento tratado para absorber la radiación ultravioleta.  En cada uno de los seis descansillos de la escalera existen unos registros practicables para el paso del cableado, cuyas tapas son serigrafías sobre metacrilato de faros históricos españoles. En la parte superior de la serigrafía se ha dejado una porción cuadrada opal y transparente que deja pasar la luz de una lámpara alojada en el registro y que sirve para iluminar la escalera.  En la parte inferior del tablero que constituye el pavimento del mirador, va colgado un foco que también sirve para dar luz a toda la escalera dejando también tenuemente iluminada la torre desde el exterior. Las escaleras de acceso al recinto de equipos y a la linterna son de madera de teca con pasamanos de latón.  En la sala de equipos existe un armario de 1,20 m de altura y 45 cm. de fondo hecho de tablero Prodema que recorre 5 de las 8 caras del perímetro interior de la torre. En su interior alojan los cuadros de control y maniobra del sistema luminoso y sobre él se exponen lámparas y equipos antiguos empleados en los faros de Tarragona.  Alrededor de la linterna existe un balconcillo o mirador exterior limitado por el parasol de chapa de bronce y barandillas de apoyo y quitamiedos del mismo material, al que se tiene acceso por medio de una puerta practicada en el torreón.  Circundado la torre y ascendiendo al ritmo de la escalera, 48 ventanas practicadas en las aristas del fuste van mostrando al visitante una perspectiva gradual del entorno que rodea al faro. Para evitar que el agua de lluvia al resbalar por las ventanas manchen la fachada, dispone cada una de ellas de un alfeizar volado hecho de chapa de bronce que le da al conjunto una impronta característica.
El fuste es octogonal con paredes de hormigón armado de 40 cm. de espesor y 4 m de diámetro, con una altura total hasta el comienzo de la estructura metálica de 33,24 m.

LA INSTALACIÓN LUMINOSA

Está constituida por un cambiador en V dispuesto para alojar dos lámparas de descarga (halogenuros metálicos) de 400 w y una óptica compuesta de 6 paneles dióptricos de 350 mm. de distancia focal, uno de los cuales es ciego y actúa como puerta para acceder al interior. Los paneles ópticos fueron recuperados de un antiguo equipo Dalen giratorio para gas acetileno que se encontraba almacenado en el Centro Técnico de Señales Marítimas de Alcobendas (Madrid) y fueron cedidos por Puertos del Estado y adaptados mediante una estructura de latón pulido fabricada por la firma Mecaindu Reus. Todo el conjunto gira sobre un motor paso a paso de accionamiento magnético de la Maquinista Valenciana, apoyado sobre un pedestal de acero galvanizado. Como ya se ha citado, los cuadros de control y maniobra están situados dentro de un armario situado en el piso inmediatamente inferior.  Como resultado del cálculo este equipo da una Intensidad eficaz de 475.338 candelas y una intensidad de cálculo, considerando el fondo luminoso de 71.300 candelas lo que le proporciona un alcance nominal superior a las 17 millas solicitadas en las prescripciones. La luz es blanca de grupo de cinco destellos repetidos cada 30" con un ritmo para el límite del alcance de (Luz 0,2 Ocultación 4,8) 4 veces Luz 0,2 Ocultación 9,8. El alcance geográfico previsto para una altura del observador de 4 metros es de 20 millas.  Como reserva de energía y para prevenir fallos de corriente cuenta con un grupo electrógeno automático monofásico y diesel a 1500 r.p.m. de 220 V y 5 KVA y un depósito de combustible para más de 100 horas de uso continuado.

EL COSTE ECONÓMICO

Importe de la construcción de la obra (pendiente de liquidación): 106.298.689 ptas.  Adquisición del equipo luminoso: 6.894.578 ptas.  Adquisición varios equipos: 1.430.048 ptas.  Total con IVA: 114.623.315 ptas.



LAS PERSONAS

El autor del proyecto fue el arquitecto José Llínás Carmona, habiendo participado en su redacción el equipo que integra su estudio profesional y el Estudio de Arquitectura Robert Brufau y Associats, S. A., que realizó los cálculos.  En la dirección de obra han participado: Ramón Juanola Subirana, ingeniero de Caminos Canales y Puertos, como director, auxiliado por Esteban Morales, ingeniero técnico de Obras Públicas y Miguel Ángel Sánchez Terry, Técnico de Mecánico de Señales Marítimas, todos pertenecientes al la Autoridad Portuaria de Tarragona. Como asistentes a la dirección de obra han actuado los arquitectos José Llinás Carmona y Joan Vera. Por parte de la empresa contratista COPCISA, el responsable ha sido el ingeniero de Caminos Canales y Puertos Marc Dalmau Figueres.



LA INAUGURACIÓN Y ENCENDIDO

La inauguración del faro tuvo lugar mediante un acto institucional el 30.12.99, al que, entre otras muchas personas, asistieron altas autoridades de la Generalitat de Catalunya, el presidente de la Autoridad Portuaria Sr. Luís Badía y el alcalde del Ayuntamiento de Torredembarra, Sr. Santiago Segalá.

Los días 30 y 31 de diciembre se dedicaron también al acabado de pequeños detalles de terminación, quedando totalmente terminado y listo a las 20 horas de dicho día 31.

El encendido del faro se realizó a las 00.00 horas del día 1 de enero del año 2000. Para dar simbolismo al evento, tal y como manda la más antigua tradición, el ingeniero responsable de las Señales Marítimas remitió un telegrama al técnico encargado del cuidado del faro con el siguiente texto:  Destinatario: Miguel Ángel Sánchez Terry, Técnico de Señales Marítimas. Faro de Salou (Salou) TARRAGONA  "Coincidiendo con entrada nuevo siglo y nuevo milenio, a las 00.00 horas día 1 enero año 2000 procederá al encendido del nuevo Faro de Torredembarra. Durante toda la noche y hasta el amanecer permanecerá al cuidado del alumbrado para prevenir cualquier anomalía que pueda producirse. Saludos."
El Ingeniero Encargado del Servicio: Ramón Juanola Subirana.   De esta forma y por extraordinaria coincidencia el Faro de Torredembarra pasará a la historia como el último de los faros construidos en el siglo XX y en el segundo milenio y el primero de los encendidos en el siglo XXI y en el tercer milenio.

UBICACIÓN

Para llegar al faro desde Tarragona hay que tomar la carretera nacional a Barcelona hasta llegar a la desviación de Torredembarra (a 13 Km.). Una vez allí, hay que dirigirse hacia la zona de playa y buscar la Avenida de la Galera, en plena zona residencial. Al final de la misma, cerca del término municipal de Altafulla y en el acantilado más saliente conocido como Punta de la Galera se encuentra situado el faro.  Tanto desde su mirador cerrado como desde el balconcillo exterior del Faro se observa una espléndida panorámica de los alrededores, dominando el puerto deportivo que está situado en sus proximidades y los pueblos de los alrededores. Por el sur, el horizonte se extiende hasta el cabo de Salou y por el nordeste hasta la central térmica del Foix y la población de Vilanova i la Geltrú.

El Faro de Torredembarra es el de torre más alta de todos los faros de Cataluña, superando en 7 m a la del Faro de Llobregat.



Galeria d'imatges antigues Far de Torredembarra
